科里奥利质量流量计

　　LNG科里奥利质量流量计是一种先进的高精度质量流量测量仪表。其精确度，对流体要求低，可耐低温，再低温的LNG的测量上更具优势，对于较小管径的流量测量具有明显优势，最小可做到DN1mm。仪表内部无活动部件，安装方便。

　　一、测量原理

　　质量流量计采用双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力(简称科氏力)来检测管道中的质量流量。

　　当满足两个条件：(1)双弯管以一定的频率振动，(2)管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。

　二、产品组成

　　由传感器(一次仪表)和变送器(二次仪表)两部分组成。

　　传感器(一次仪表)内部装有激振器、位移传感器和温度传感器。

　　变送器(二次仪表)是仪表的显示部分，也是仪表的电气部分。它的基本功能是：接收并处理传感器的电信号，可以显示、输出、储存和远程传输，修改流量计参数。变送器内部装有安全栅，起防爆隔离保护作用。

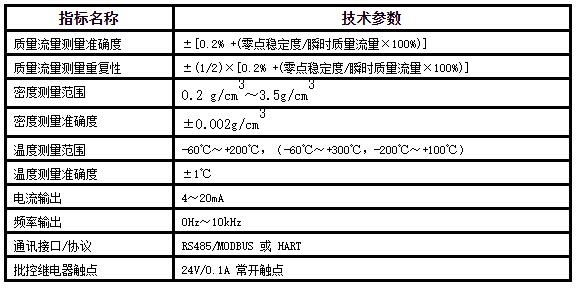

　　三、技术参数

　　四、安装

　　1、仪表的安装

图四 本安型流量计安放要求简图

　　本安型流量计的变送器(二次表)必须放在符合规定条件的安全环境，不可以放在危险区。变送器电源为直流24V。电源插头的中心接地要与大地相连，接地电阻小于4欧姆。本安型流量计传感器和变送器的安放见图四。

图五 本安型流量计变送器安装图

　　本安型流量计变送器(二次表)一般安装在仪表柜上，仪表柜上开一方孔，然后用随机附送的固定板、固定螺母和螺丝按图所示固定变送器。

　　复合型流量计的传感器(一次表)是本质安全型，变送器(二次表)是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。

　　复合型流量计的变送器(二次表)用四个内六角螺丝直接固定在传感器(一次表)之上，也可与传感器分开固定。两者之间由屏蔽电缆连接。随机附送一条接地线，该地线一端拧在固定螺丝上，另一端接地，接地电阻小于4欧姆。

　　传感器(一次表)的安装如图六所示，安装要求如下：

　　(1) 传感器一般安装在水平或垂直管道上,前后管道需稳固；上游管道口径可以大于或等于传感器口径，不能小于；下游管道需要有一定的背压，不能直接处于开放状态；

　　(2) 安装时要保证传感器的法兰盘与管道的法兰盘同心。拧固定螺栓时要保证多个螺栓均匀受力，以免产生扭矩和应力；

　　(3) 测量易气化的液体或低温液体，要将传感器整体加保温材料保护，以免结露或结霜损坏传感器；

　　(4) 测量管内有空气或液体中夹带气体时，会产生测量误差，一定要设法避免。

　　(5) DN15以上型号的流量计必须离开地面，也不能与其它物品相接触；

　　DN10以下型号，安装时传感器需固定在地面，用软管连接到管道。

(6)传感器和变送器的编号要一一对应，否则可能产生测量误差。

水平管道：主体朝下，测量液体

水平管道：

主体朝上，测量含固体的浆液、气体或液体

垂直管道：

旗式安装，测量液体或含固体的浆液，液体从下往上流

图六 传感器安装图

　　2、安装环境要求

　　质量流量计是高精度仪表，为了保证测量准确度，需保证安装的环境要求：

　　(1)传感器(一次表)和变送器(二次表)不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；

　　(2)传感器(一次表)安装的管道不能有其他振动干扰；

　　(3)对需要安装在户外的情形，要注意最高和最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，以提高流量计的使用寿命；

　　(4) 本安型流量计变送器(二次表)应安放在安全区或合适的控制室；

相关参数

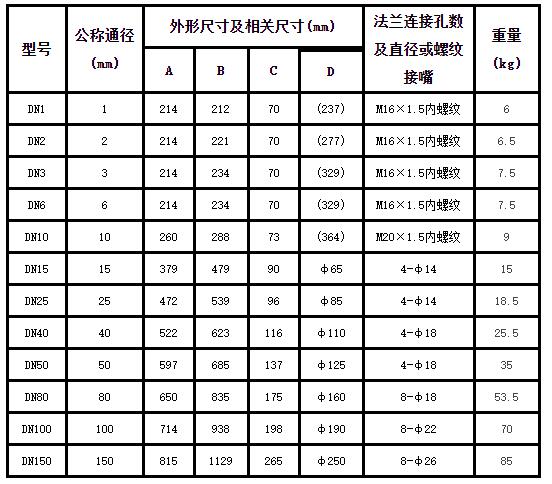

3、仪表安装尺寸

五、维修与保养

　　产品的寿命长短与其维修与保养的好坏关系很大，为了延长质量流量计的寿命，一定要做好维修和保养工作：

　　(1) 保持传感器和变送器清洁，变送器不得放在灰尘过多的地方；

　　(2) 传感器和变送器须轻拿轻放，不得摔扔；

　　(3) 传感器须定期清洗内部管道，对于粘性大的流体介质，须缩短清洗周期；

　　(4) 定期检修、保养。对准确度要求较高的用户，需定期及时送计量部门检定。
