一、 概述

强力巴流量计采用了完全符合空气动力学原理的结构设计，是一种适合气体、液体和蒸汽流量测量的先进测量仪表。 本产品由检测杆、基座、取压系统和差压变送器（可选项）等配套仪表组成。可以测量各种口径、各种压力、各种温度下的各种流体的流量。例如：热（冷）空气、各种煤气（高炉、焦炉、转炉、混合、发生炉等）、天然气、水煤气、半水煤气、烟道气、过热蒸汽、饱和蒸汽、各种化工溶液冷却水、城市用水。

二、原理：

本产品属流体动力式流量计，基本原理如下：由高压取压口和低压取压口感测到的压力分别传送到检测杆内部的高压腔和低压腔，在这里平均后获得“平均总压力”和“平均背压力”，分别传送到差压变送器的高压室和低压室，两者的差压信号转换成电流信号，经显示仪表（或计算机）运算处理后即可得知流体的流量。

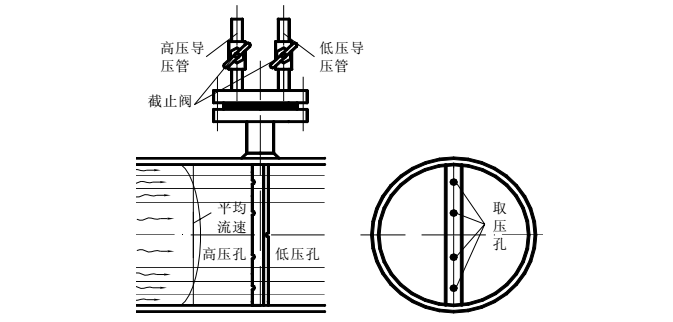

       测量原理图

三、主要技术参数

公称通径(mm): 200～5000 （更大的规格可协商订货）

公称压力(MPa): ≤6.3

精度等级:1.0级、1.5级

安装形式：法兰管段式、插入式、在线插入式。

本体材质：304不锈钢、316不锈钢，合金钢（特殊定做）。

压力等级：1.6Mpa、2.5Mpa 、4.Mpa、6.4Mpa、11Mpa（特殊定做）。

耐  温：-40--800℃

四、强力巴流量计技术特点及产品优势

1、强力巴流量计根据空气动力学原理设计的测量型面，经特殊工艺处理可使生产的流体牵引力和涡街脱落力非常小。

2、取在侧面的静压孔，产生的静压位于流体与传感器分离点之前，是一种稳定的非脉动差压信号。

3、结构上没有可移动部件，可保证传感器寿命，并保证长期的稳定性。

4、精度高(±0、5～1、0%F、S)、重复性好(±1、0%)。

5、强力巴流量计压力损失小，大大降低能耗。

6、强力巴流量计静取压口取在传感器两侧后，对介质中异物及尘垢极不敏感。

7、强力巴流量计基本免维护，安装简便，费用低。

8、强力巴流量计多种安装形式，一体式与分体式自由选择。

9、智能一体化强力巴流量计采用先进的电路设计，功能强大，微功耗，大屏幕液晶显示流量信息，内部高性能存贮器保证数据安全。

10、一体化强力巴流量计系统，可以受用电池供电与外24VDC供电，输出4～20mA，脉冲信号，有Hart协议。

五．主要形式安装图例

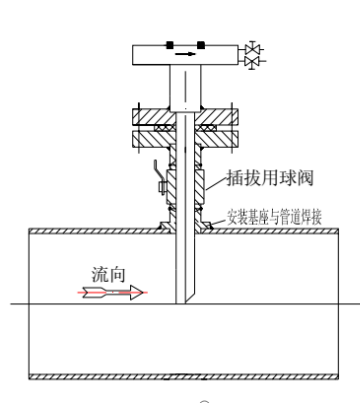

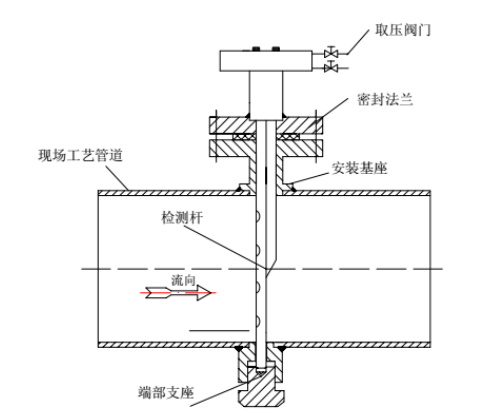

                           法兰插入式                                              在线球阀插入式
