一、概述

螺旋转子流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。该流量计是引进技术制造的新一代容积式流量计，具有无脉动、噪音极低、高精度、高可靠性、量程范围大、压力损失小、粘度适应性强、能测量高温、高粘度液体、标定方便、安装简易等诸多优点。

该流量计装有现场指针显示、字轮累积计数装置，可以直接显示流经管道内的液体累积流量，也可以通过发信器与电子仪表或计算机连接，进行远距离显示。该流量计适用于石化、化工、化纤、交通、商业、食品、医药卫生等工业部门的商业贸易计量和工程管理控制。

二、原理结构

LLT螺旋转子流量计由流量变送器和计数器组成。变送器的主要部分是由装有一对特殊齿形螺旋转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构，计数器为字轮累积和电脉冲发信器等。

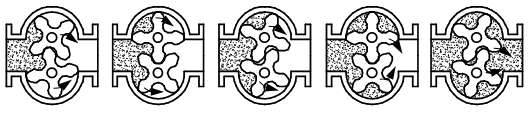

计量室内主要有一对特殊转子与盖板构成的密封空腔作为流量的计量单位。转子靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经密封空腔计量后送到出口处。每转流过的液体量是图中密封腔的八倍，由密封联轴器将转子旋转的总数，以及旋转的快慢传递给计数机构，便有指针显示和字轮累积，即可知道通过管道中液体总量。在计数机构中还可以安装脉冲发信器，即成了带发信的流量计，与本公司电显示仪表配套，可以实现远传（定量、累积、瞬间等功能）自动化测量和控制。使用说明另见显示仪表分类说明。

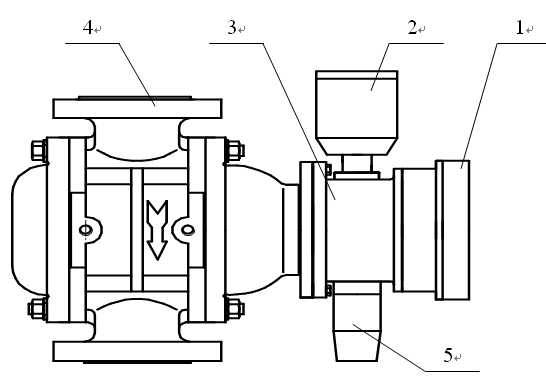

1、计数器  2、发信器  3、精度调节器  4、流量变送器  5、外部精调器

三、技术参数

1、准确度等级：0.5级、0.2级

2、被测液体温度℃：（环境温度可－41℃～+60℃）

0.5级（－20℃～+80℃）；0.2级（－20℃～+60℃）；在高温调整下加高温散热器可达250℃

3、重复性误差：流量计的重复性误差不超过流量计基本误差限绝对值的1/3

4、法兰标准：GB/T9113.1-2000

5、流量计出厂前均用轻柴油检验，检定按国家（《JJG667-2010液体容积式流量计》）检定规程实施

6、流量范围m³/h（准确度0.5级）
